Acom 1000 HF/6 mtr eindtrap

Translate to English.

Note : Onderstaande tekst die een afwijkende kleur hebben en onderstreept zijn bevatten een link naar een foto/bestand/link !

De Acom 1000 .... geschikt voor de amateurbanden op HF + 6 meter !
Het vermogen die de Acom 1000 kan leveren wordt geproduceerd door een enkele buis , de GU74B.
Het was even wennen om de versterker te bedienen maar dat gaat me nu heel goed af.
Het afstemmen gaat middels een "tune" en een "load" knop in combinatie met het display.
In het begin moet je de versterker even "aanvoelen" omdat het afstemmen naar mijns inziens wat anders gaat als normaal.Het afstemmen gaat nu vliegensvlug want het display is een hele goede en betrouwbare hulp.
Wat een leuke functie is bij het afstemmen is de verzwakker ,die kan je inschakelen zodat het inputsignaal 6 db verzwakt wordt.
Het afstemdisplay kan je zien bij de vermelding "handige afstemhulp".
Op 6 meter kan je deze versterker ook gebruiken en is een beetje geduld wel gewenst.De Acom 1000 stemt hier kritisch af en gaat niet zo makkelijk,op de dummyload was het maximale vermogen 700 watt.
De Acom 1000 hoor je dus niet werken , een hele stille ventilator , geen klik-klak van relais omdat er vacuumrelais zijn gemonteerd.Dit is de meest stille versterker die ik ooit heb gehoord.
Omdat deze versterker zo muisstil is zou een TX-indicator wel makkelijker zijn geweest.

De versterker is bijna-idioot proof ... een paar beveiligingen getest en die werken perfect.
In totaal zijn er 10 beveiligingen in de Acom 1000 beschikbaar zodat er nix gaat roken in de versterker.
Als er een beveiliging inkomt dan heeft deze ook bepaalde statussen en die fout die de desbetreffende beveiliging in actie laat komen wordt automatisch opgeslagen in het geheugen.
Middels een paar drukknoppen kan je bepaalde info van de Acom 1000 zien evenals de laatste foutcodes die door de Acom-1000 electronica zijn geconstateerd.
Zelfs een Acom 1000 kan in storing gaan en deze schitterende amplifier heeft een handige feature om foutcodes weer te geven.
Deze error-meldingen kun je vinden volgens het manual en gebruiken bij deze excell-sheet om te intepreteren.
Lees deze sheet goed door alvorens te gebruiken.

Hieronder zie je een aantal info's die de Acom 1000 kan laten zien :

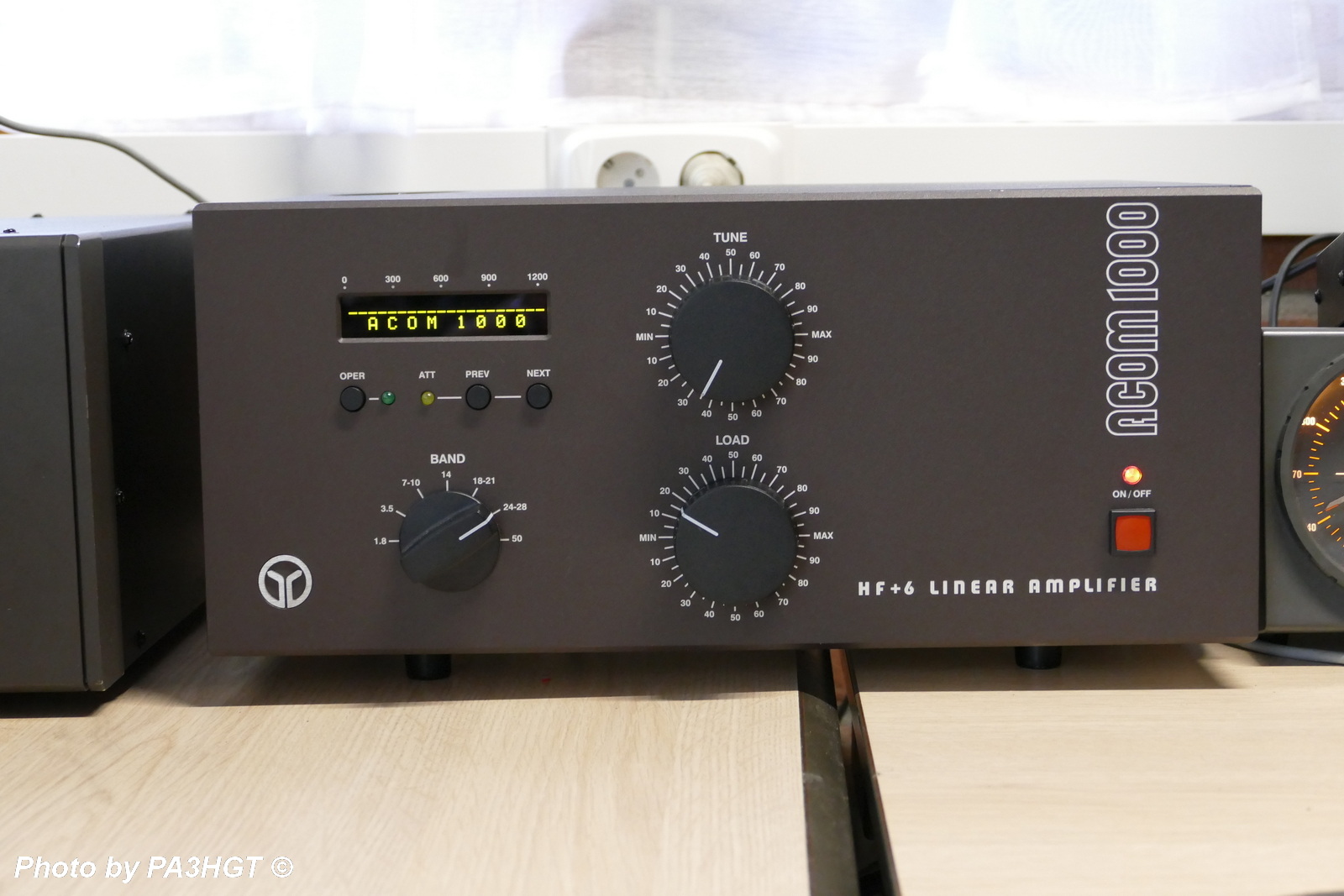

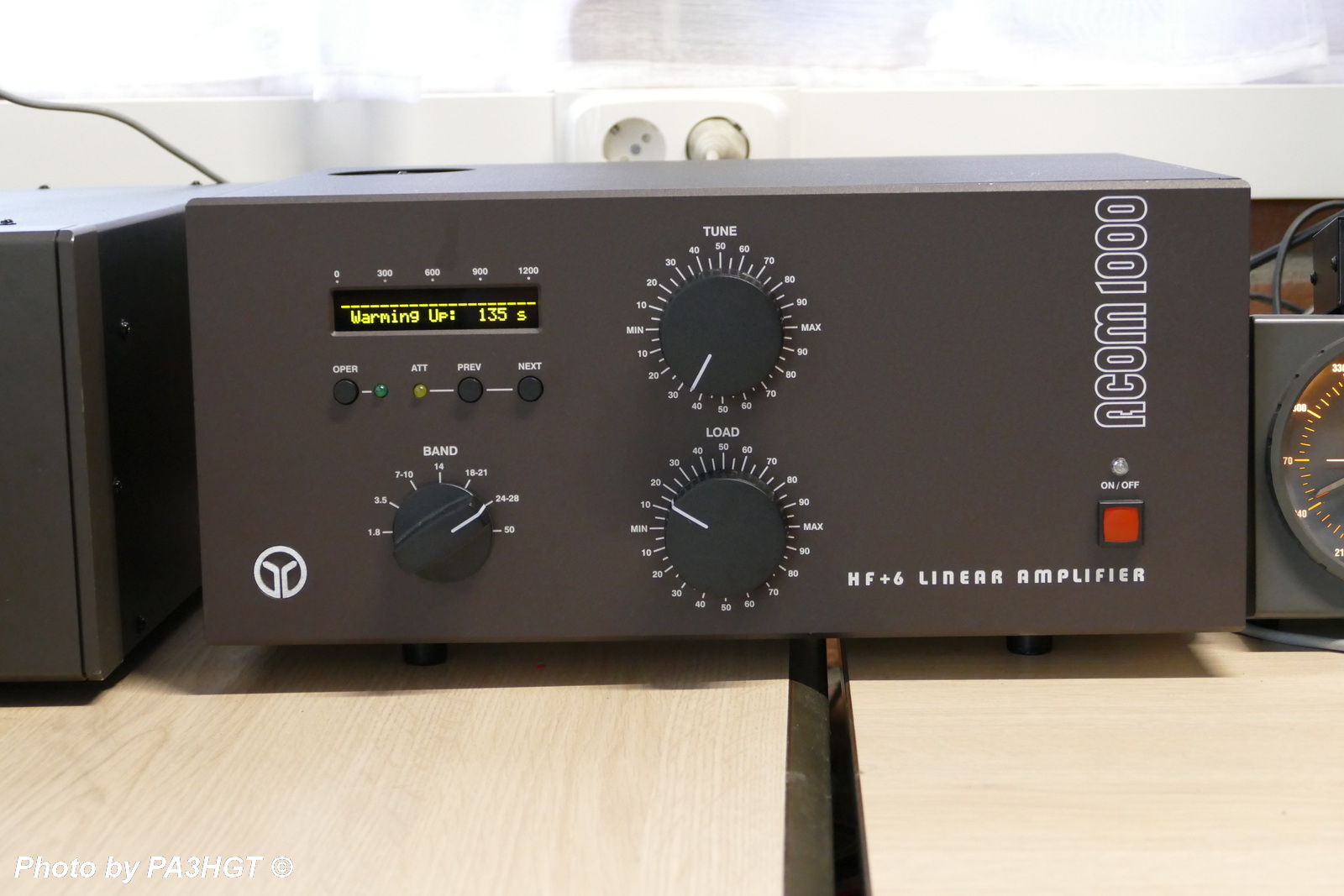

Als je de Acom 1000 aanzet .... We kunnen aan de slag....


Hoe warm is het in de schoorsteen ? Hoeveel Kv staat er op de buis ??

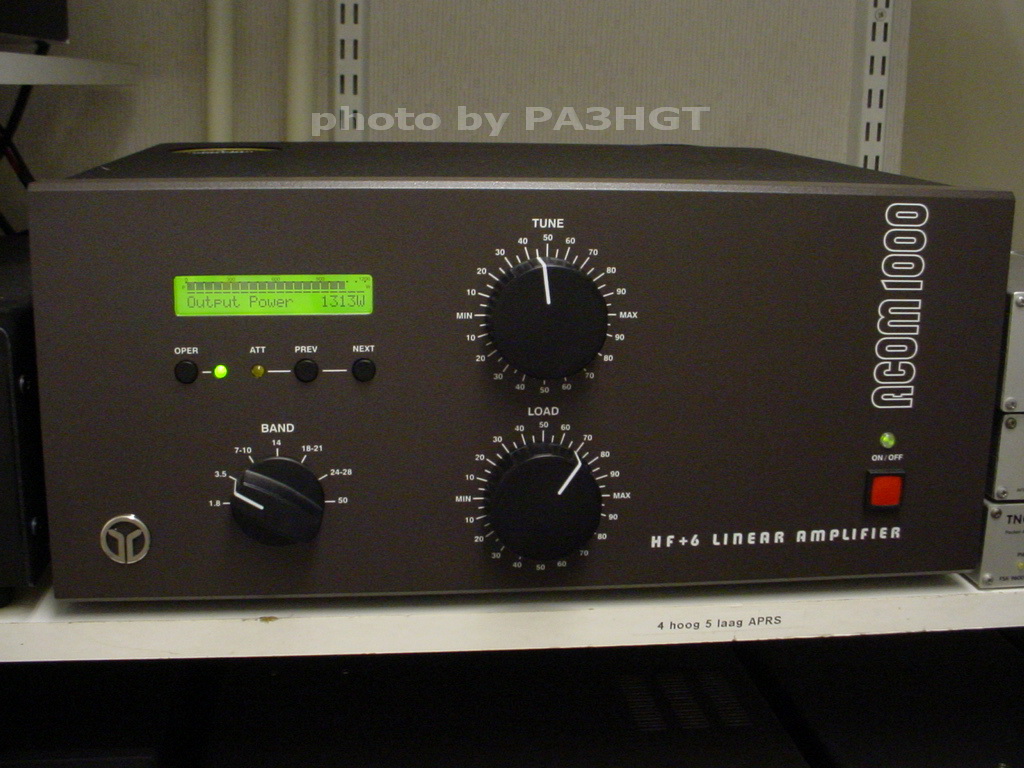

Dat zit wel goed. Wat stuur ik in... Naughty naughty PA3HGT !

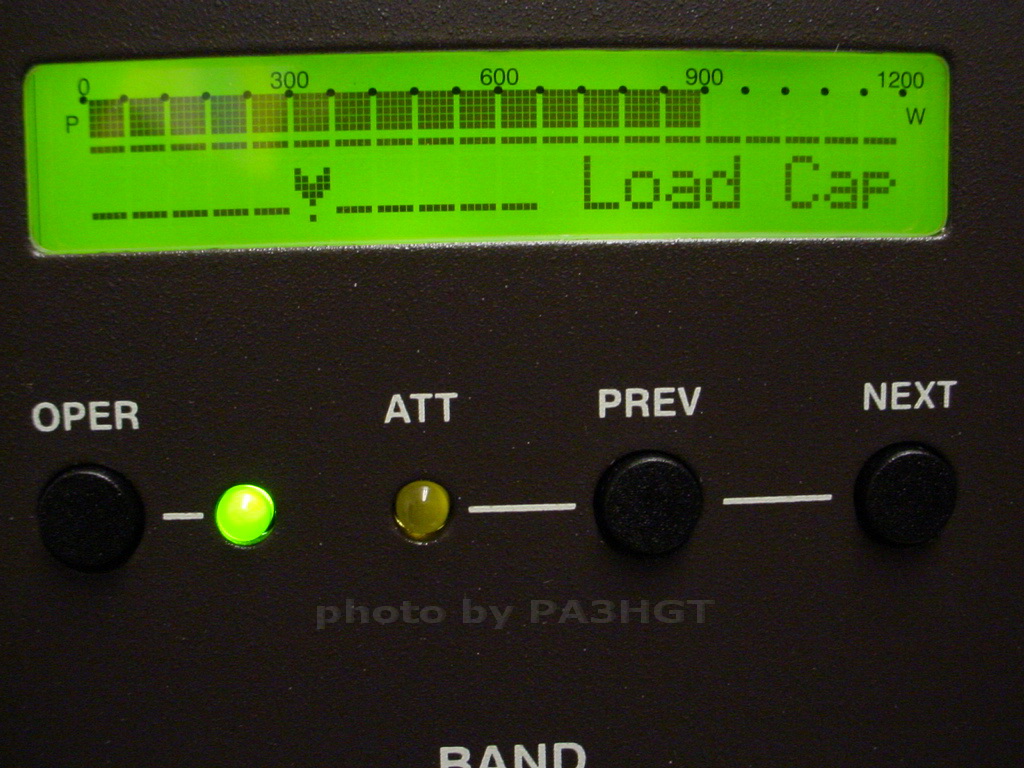

Meting plaatstroom. handige afstemhulp. En dit niet te vergeten.

FF remmen ... Ook wel leuk om te weten. Ik wil altijd weer teveel.

Hier een paar mooie foto's vanuit een bepaalde hoek. Klaar om gas te geven !

Er is idd geen ALC aansluiting op de Acom,dat neemt de electronica voor zijn rekening.

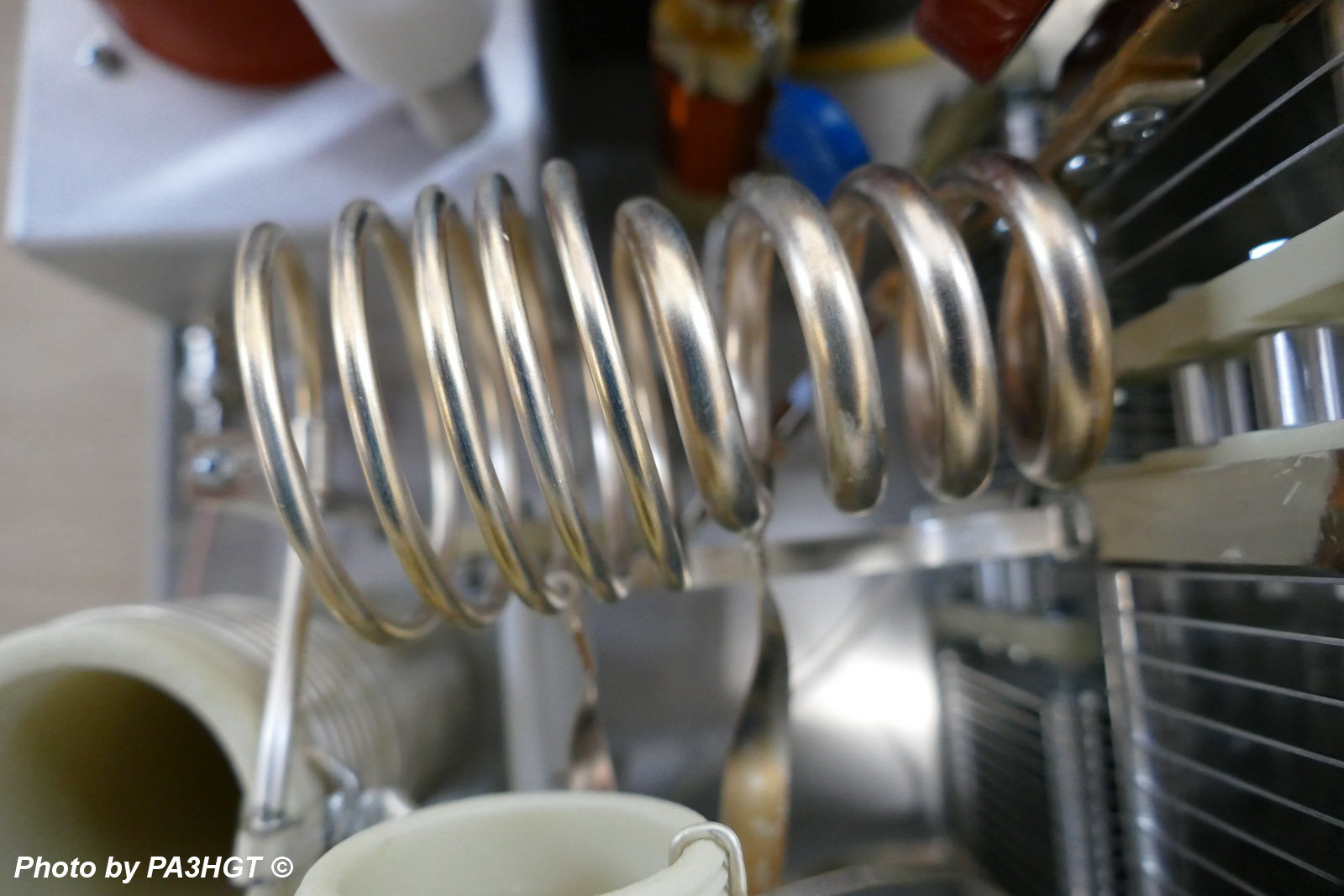

Inside the Acom 1000 ....

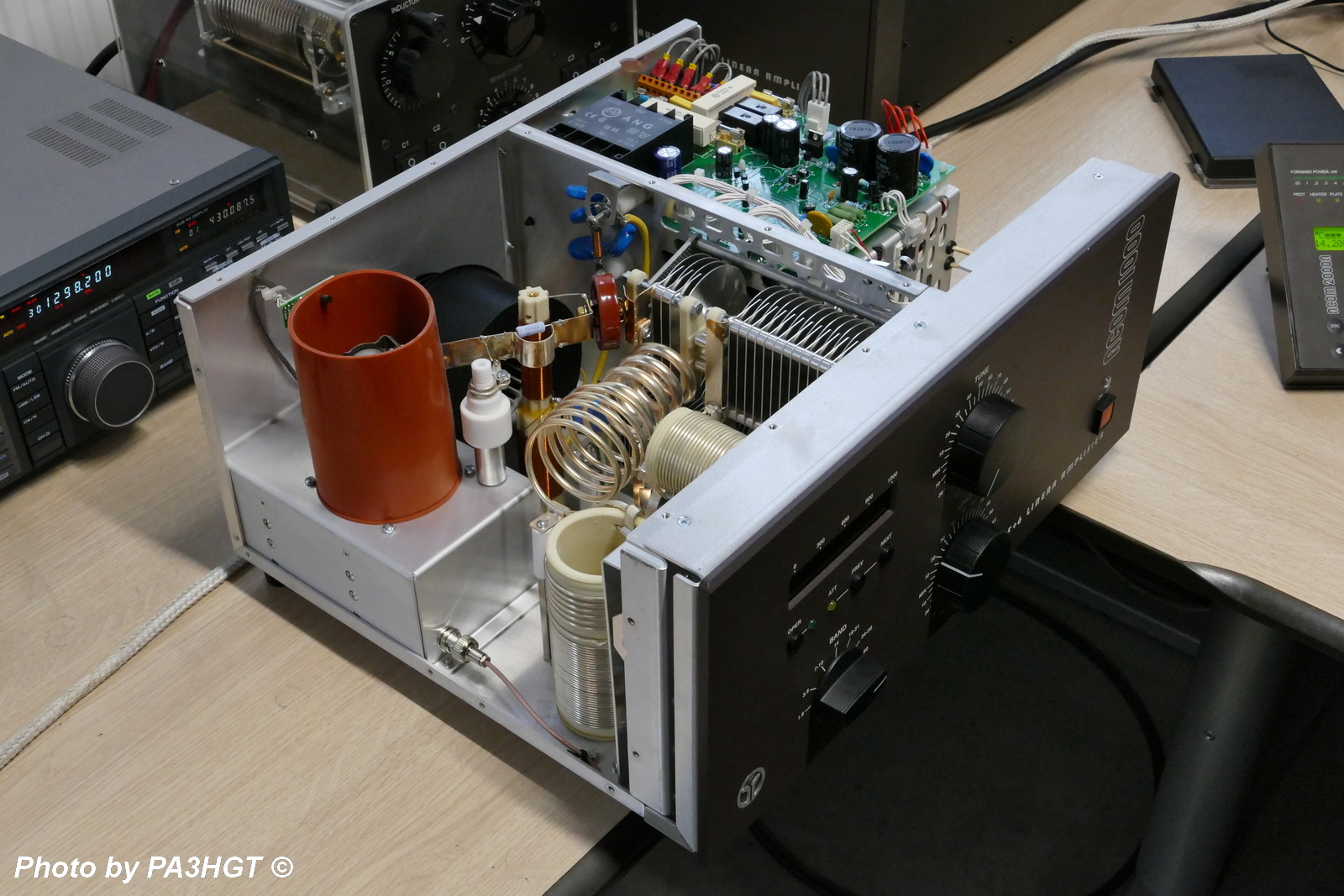

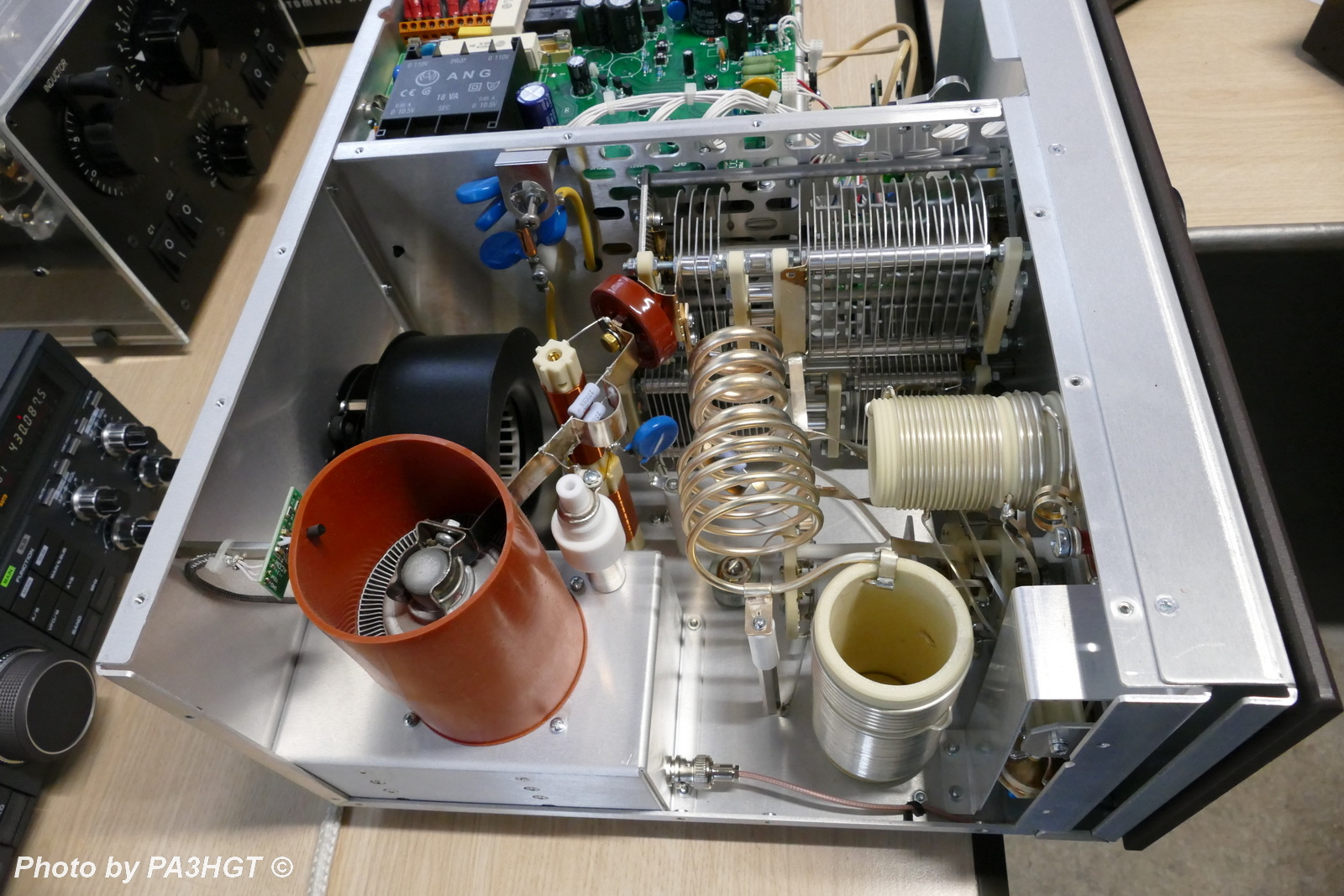

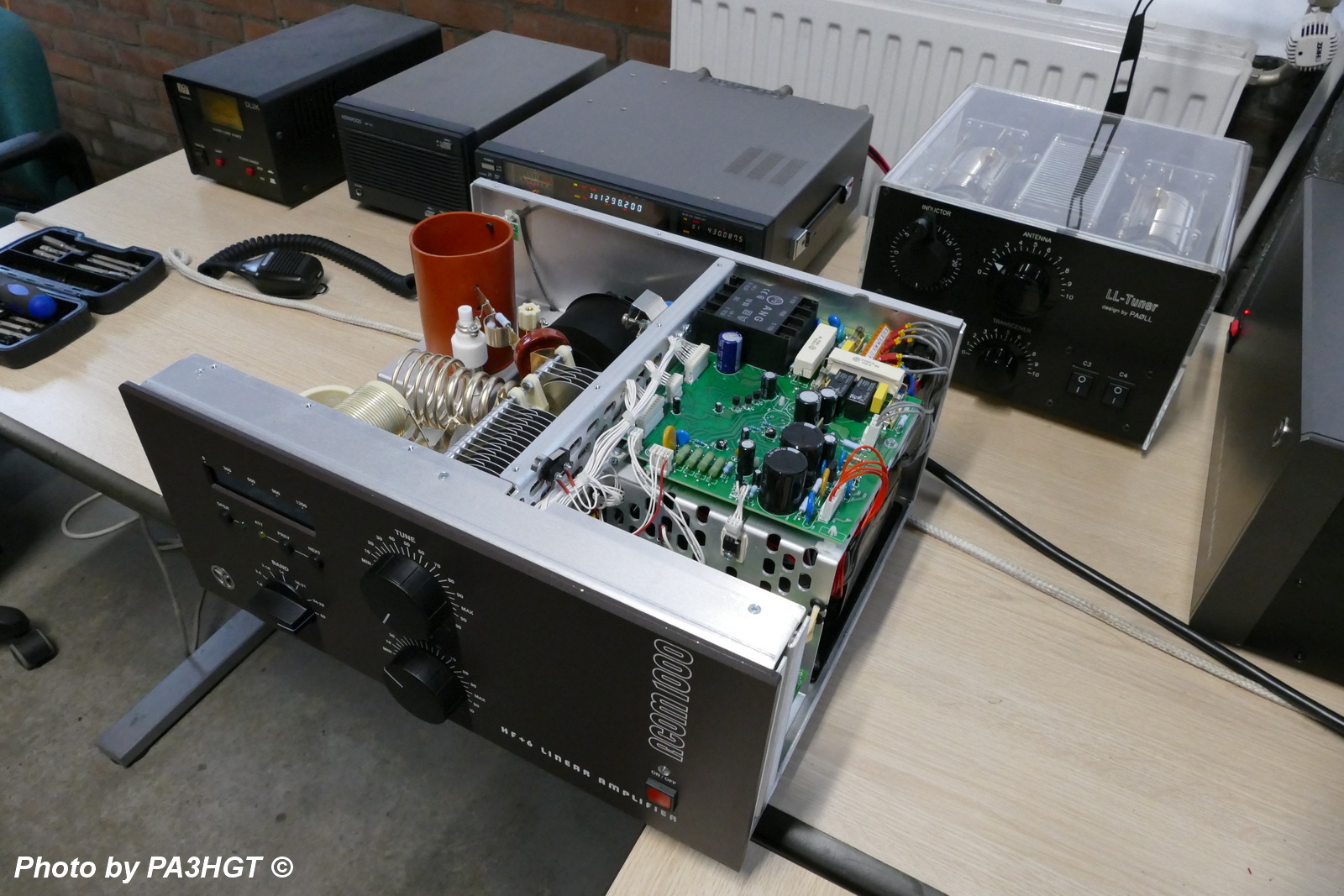

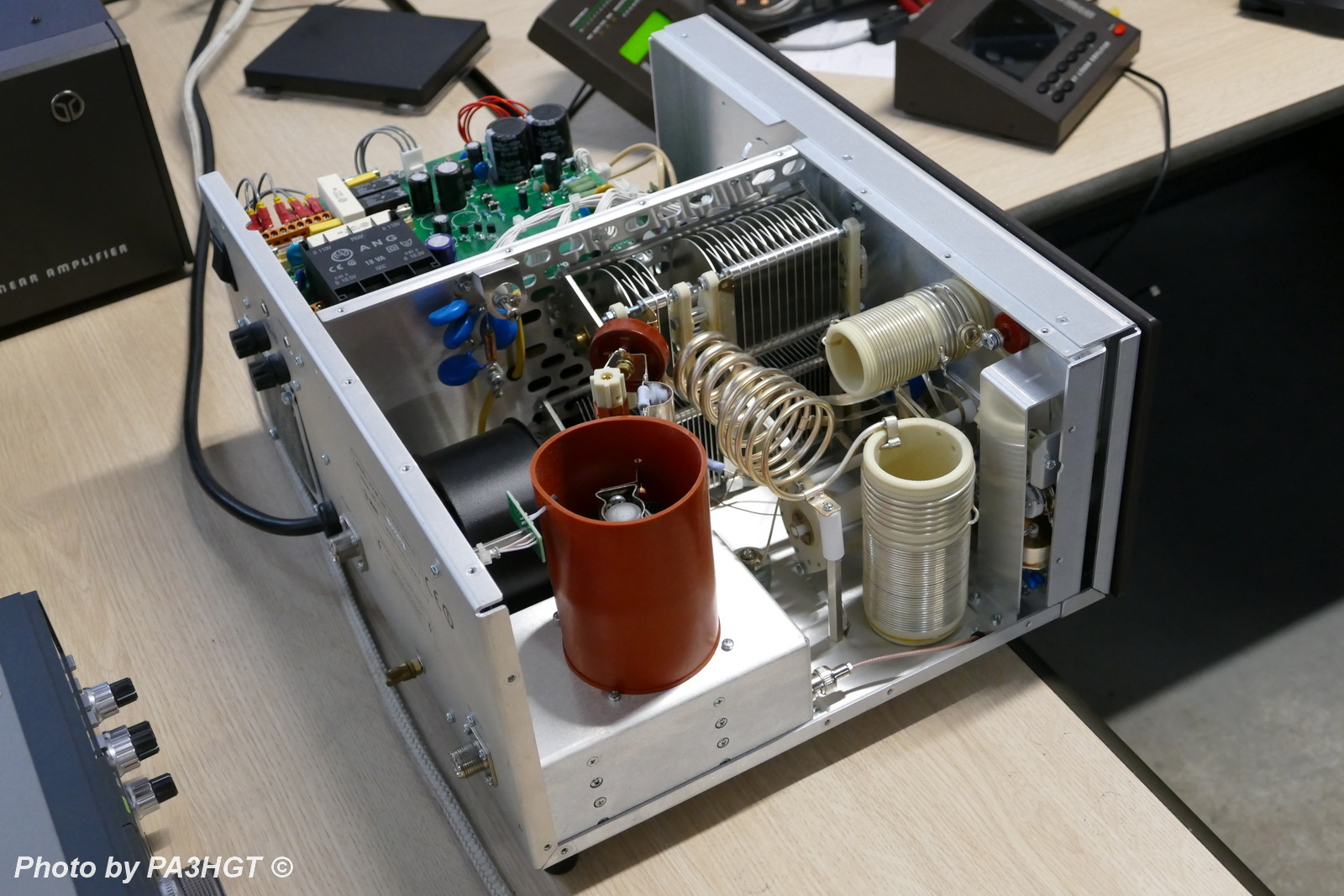

Zegt genoeg denk ik ... Bovenkant vanuit een andere hoek.

Bewakingselectronica Acom 1000. Elco's van de H.V.

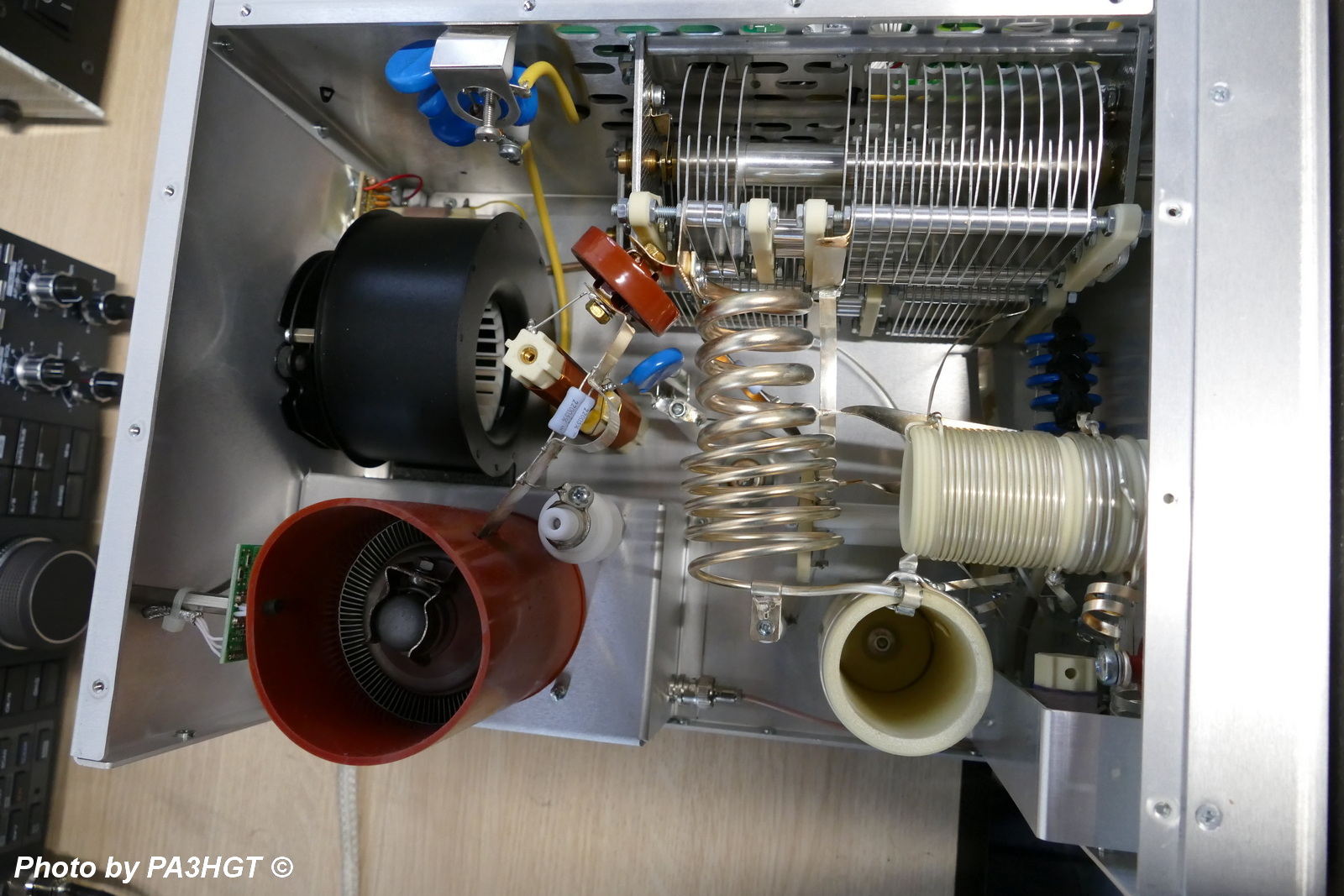

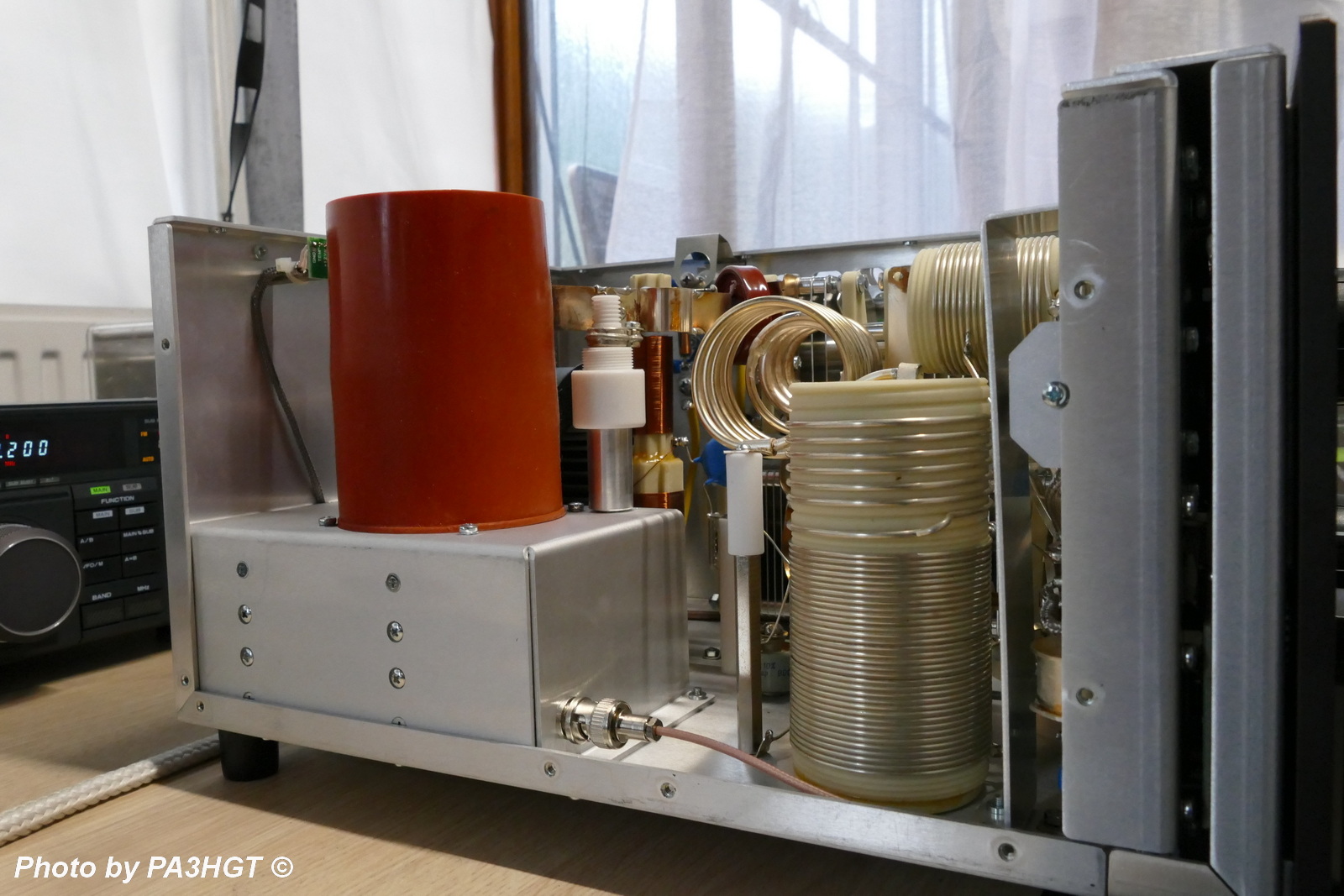

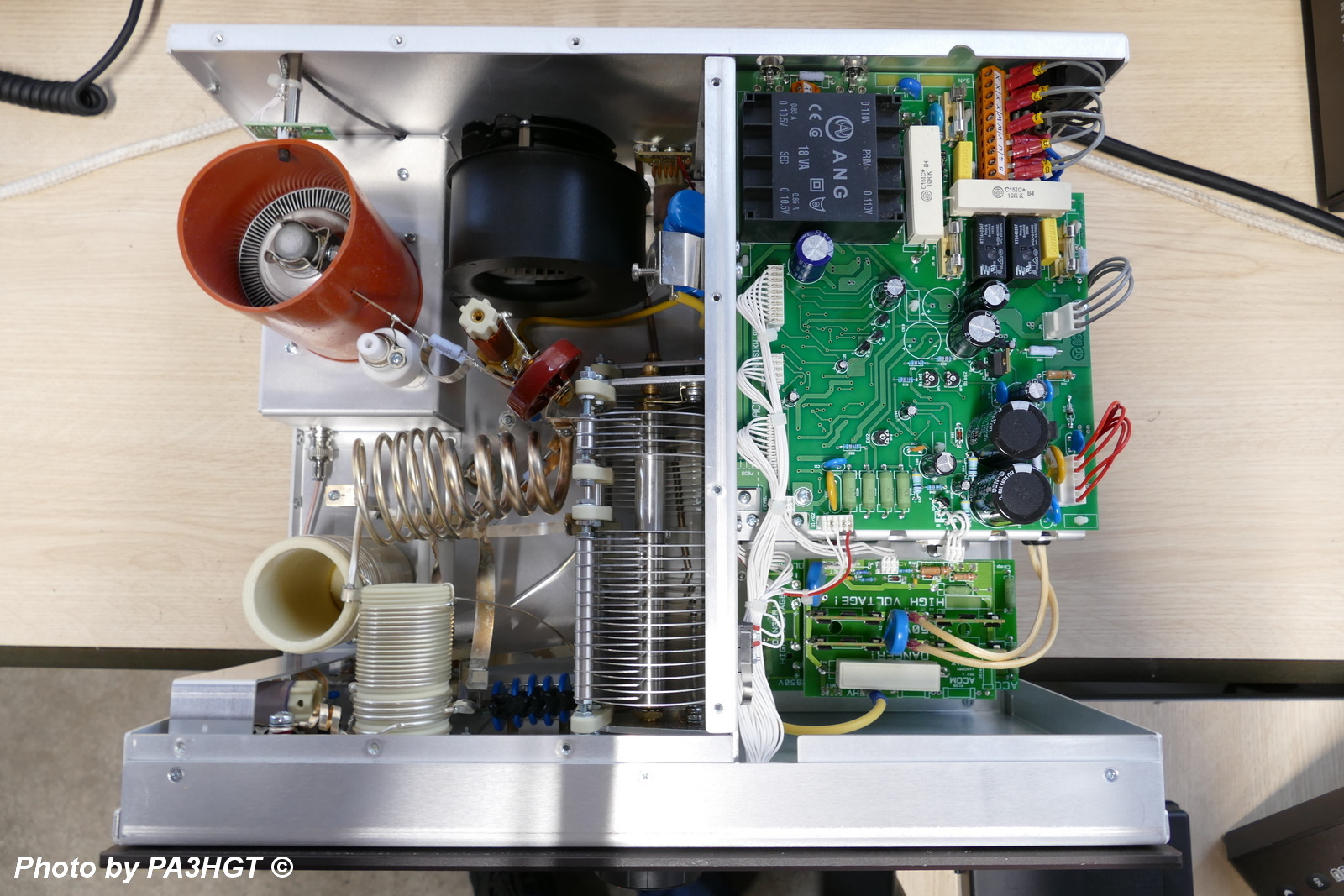

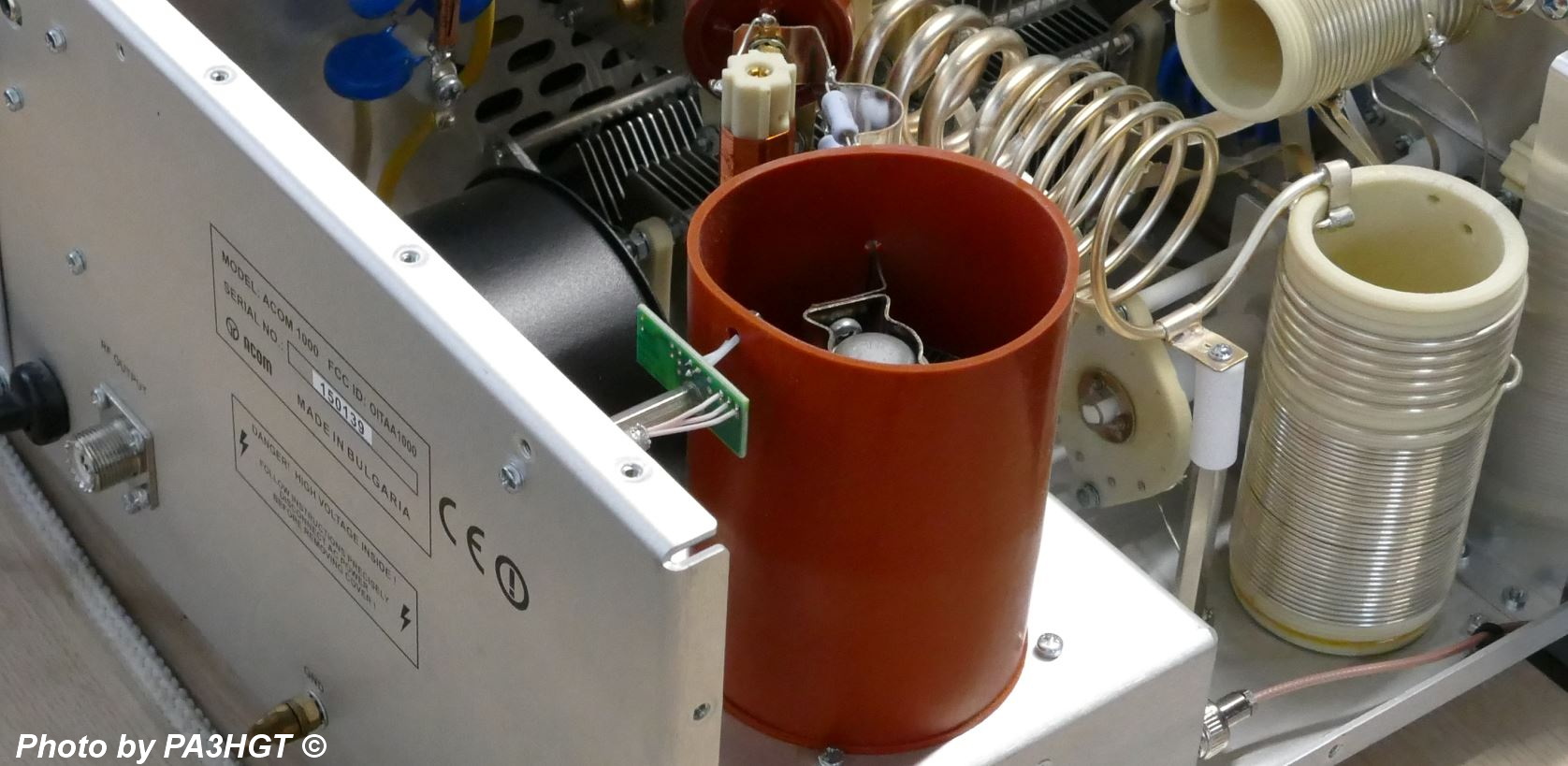

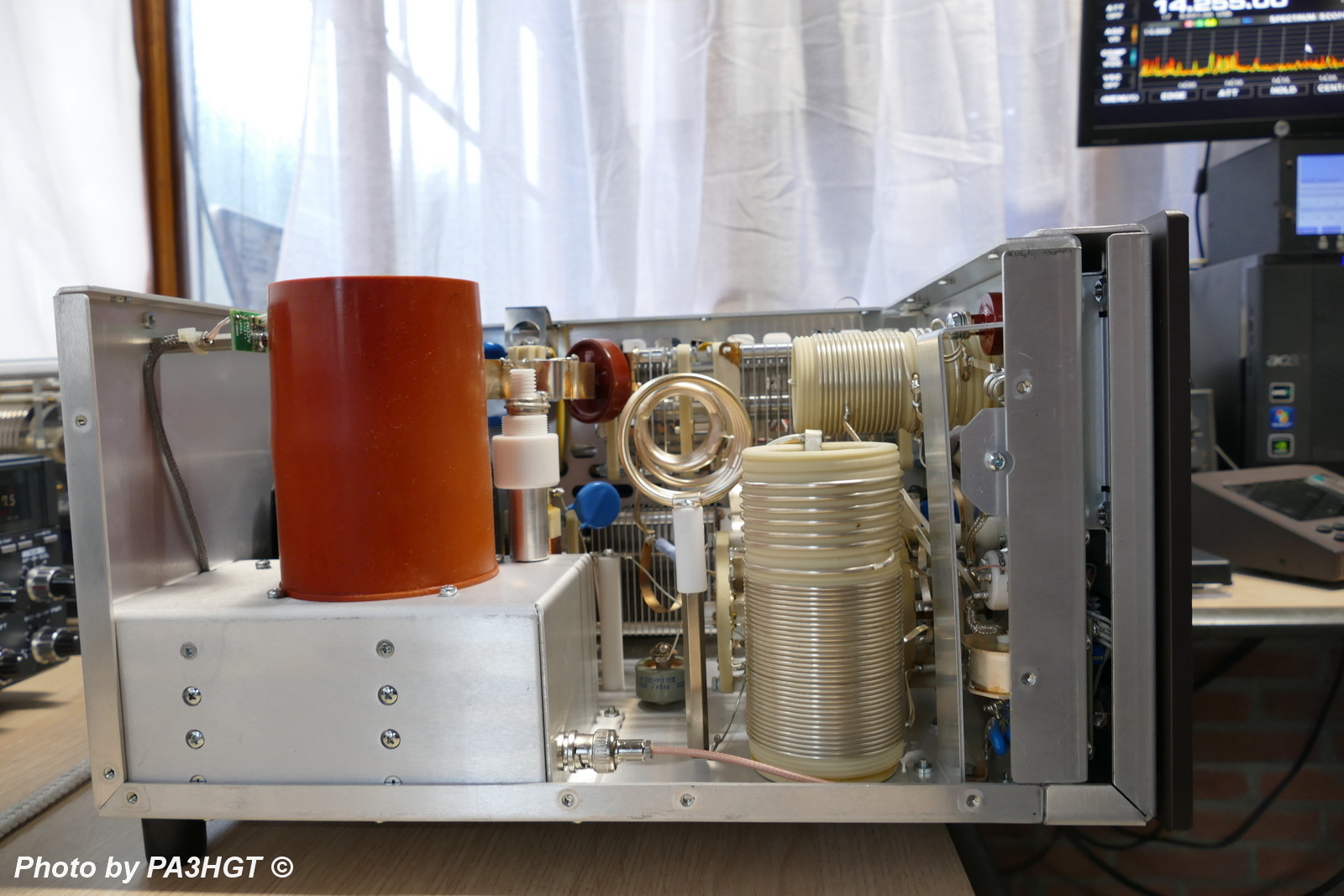

RF-deck van de Acom 1000. De buis en de ventilator.

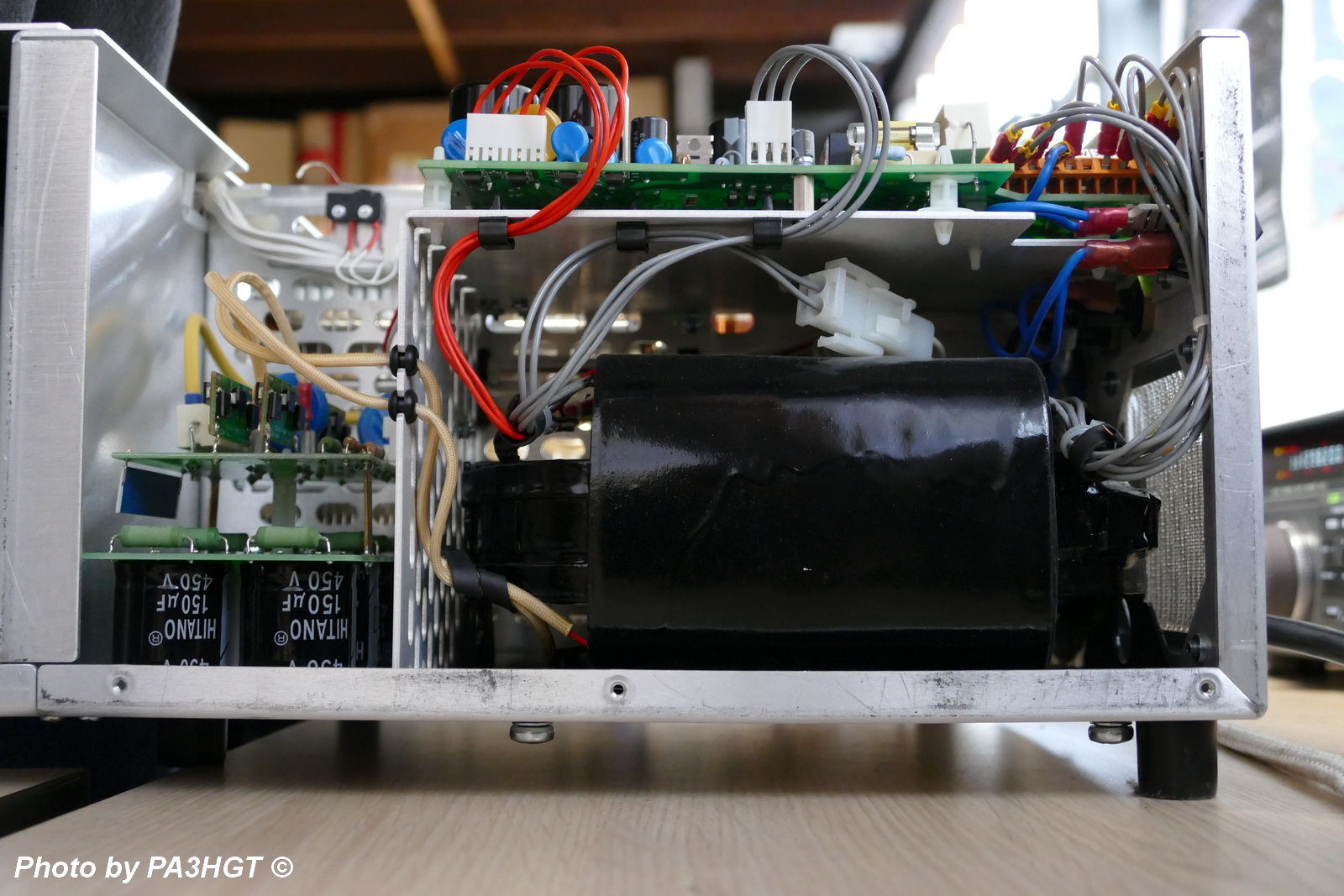

Hier zie je ook de trafo en een deel van de electronica. Dit zit aan de voet van de GU74B.


Als je de versterker openmaakt kan je concluderen dat deze professioneel is opgebouwd en er worden 1e klas onderdelen
gebruikt.
De buis die wordt gebruikt is een GU74B (4CX800A) tetrode die redelijk goedkoop aan te schaffen is.
De prijs van zo'n buis is ongeveer tussen de € 100-200 per stuk maar aangezien dat de Acom 1000 veel beveiligingen heeft zal het vervangen nog lange tijd op zich laten wachten.
De aanschaf van een Acom is dan ook erg aantrekkelijk als je naar de prijs van een GU74B kijkt of naar een 3-500Z buis ..... Dan is de keuze makkelijk denk ik.
De GU74B kan van zichzelf al veel verdragen dus dat is ook een voordeel.
Er is ook een low-budget uitvoering van de Acom 1000 op de markt,de Acom 1010 , deze geeft minder vermogen en is
minder geavanceerd als de Acom 1000.De prijs die er tegenover staat is wel interessant.
Mocht je toch in twijfel zijn om een Acom 1000 of een Acom 1010 te kopen dan zou ik voor eerstgenoemde gaan : Betere afstemweergave en ,meetwaarden,errors en waarschuwingen zijn af te lezen, 6 meter mogelijkheid,meer headroom,iets minder geluid van de fan.
Heb je vragen over deze versterkers zal ik deze proberen te antwoorden of anders neem contact op met Acom die er meer over kan vertellen.

Inmiddels heb ik 2 Acom 1000's gehad (serienummer 020375 en 050152) en nu aan de 3e Acom 1000 : serienummer 070231 . Kan er schijnbaar geen afscheid van nemen.

Tweaking ACOM 1000/2000 :

Het is mogelijk om er iets meer vermogen uit de Acom 1000/2000 te halen door de taps van de voedingstrafo te veranderen.
Bij de Acom 1000 staat deze standaard op 240 VAC en deze zogenaamde taps kan je verzetten naar 230 of 220 Volt.
Daardoor komt er meer hoogspanning (HV) op de buis te staan waardoor je ong. 200-300 watt meer uit je versterker haalt.
Let erop dat het verhogen van de HV, de levensduur van je buizen kan verkorten met 15 tot 20% .
Bij de Acom 2000 kan je alleen nog naar 220 volt verzetten.
Meer info voor het verzetten van deze taps vind je in de servicedoc,aan de binnenkant van de topcover of de excellsheet die je bovenin deze page kan vinden.
De Acom 1000 is zeer geschikt voor veldwerk (aggregaten) vanwege dat de aangelegde spanning +15 % en - 25% mag zijn.
Dus in principe kan je daarmee een beetje meespelen met de settings op de taps.


Ik ben niet aansprakelijk mocht het fout gaan als je deze tweak uitvoert !

GU74B buis








Link info Acom 1000 van de fabrikant.





Reviews Eham over de Acom 1000.





Gebruikersgroep Acom versterkers.

Een extra fan voor de Acom 1000.


Ook een Acom 1000 kan soms wat extra koeling gebruiken als er RTTY/SSTV wordt bedreven of whatever you like om een constante carrier met de Acom 1000 in de lucht te gooien.
De fan is bedoeld om de trafo die het vermogen moet leveren te koelen en de shack wat op temperatuur te houden mocht de CV het niet meer doen.
In tegenstelling tot SSB kan bij een lange constante carrier, zoals bijv RTTY of SSTV, de trafo wel een stuk warmer worden dus is een fan die de temperatuur wat lager houdt wel gewenst.

Had toch niet veel te doen dus besloten om mijn reserve amplifier , de Acom 1000, dus te voorzien van een luxe Papst-fan.
Voor de Acom 2000a bezitters : Op de website van PA1HR staat beschreven hoe je een fan kan fabrieken op een Acom 2000a.

In de Acom 1000 gebruik ik Papst 3414 NG (92x92 mm, 32 DBA en luchtverplaatsing 50 CFM) en in de Acom 2000 is er een Papst 4314 (119x119 mm , 45 DBA en luchtverplaatsing 100 CFM) gebruikt en beide hoor ik niet,ook niet met gehoorapparaat met volle batterij aan.
Het filterelement heb ik via Ebay gekocht : zoeken op "Fan Filter 92" doet al wonderen.

Papst 3414 NG met filter.

Beide zijn bij mij gemonteerd zonder silenceblockers . Ik had ze wel besteld maar nadeel is dat er een kleine spleet tussen kast en fan zit wat een drukverlies kan opleveren dus minder luchtverplaatsing.
Bijkomend feit is dat ik geen mechanische geluiden hoor ondanks dat de fan koud tegen het frame is gebout.

Let erop dat als je de Acom 1000 open maakt dat de netstekker een aantal uren uit de wandcontactdoos is zodat de zaak een aantal uren spanningsloos is geweest vanwege eventuele restspanningen !

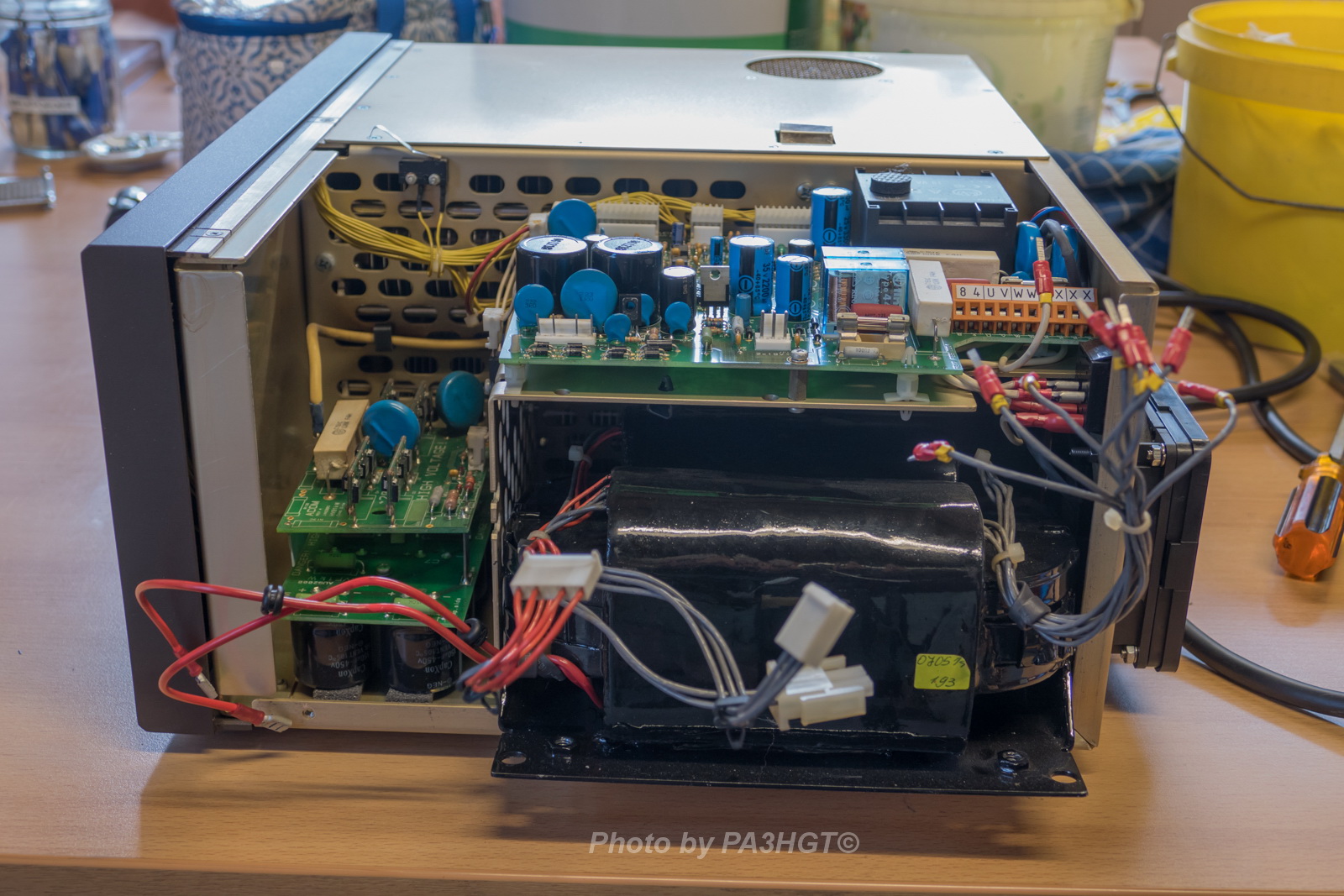

Het verdient de aanbeveling om de trafo te demonteren. De tranformator is met 4 grotere bouten aan de onderkant bevestigd.
Er moeten een paar stekkers en draden worden losgenomen waarbij je wel moet noteren welke draad op welk aansluitpunt is geschroefd.

Als het goed is vind je een gele adercodering op elke draad. ( zie foto hieronder ).

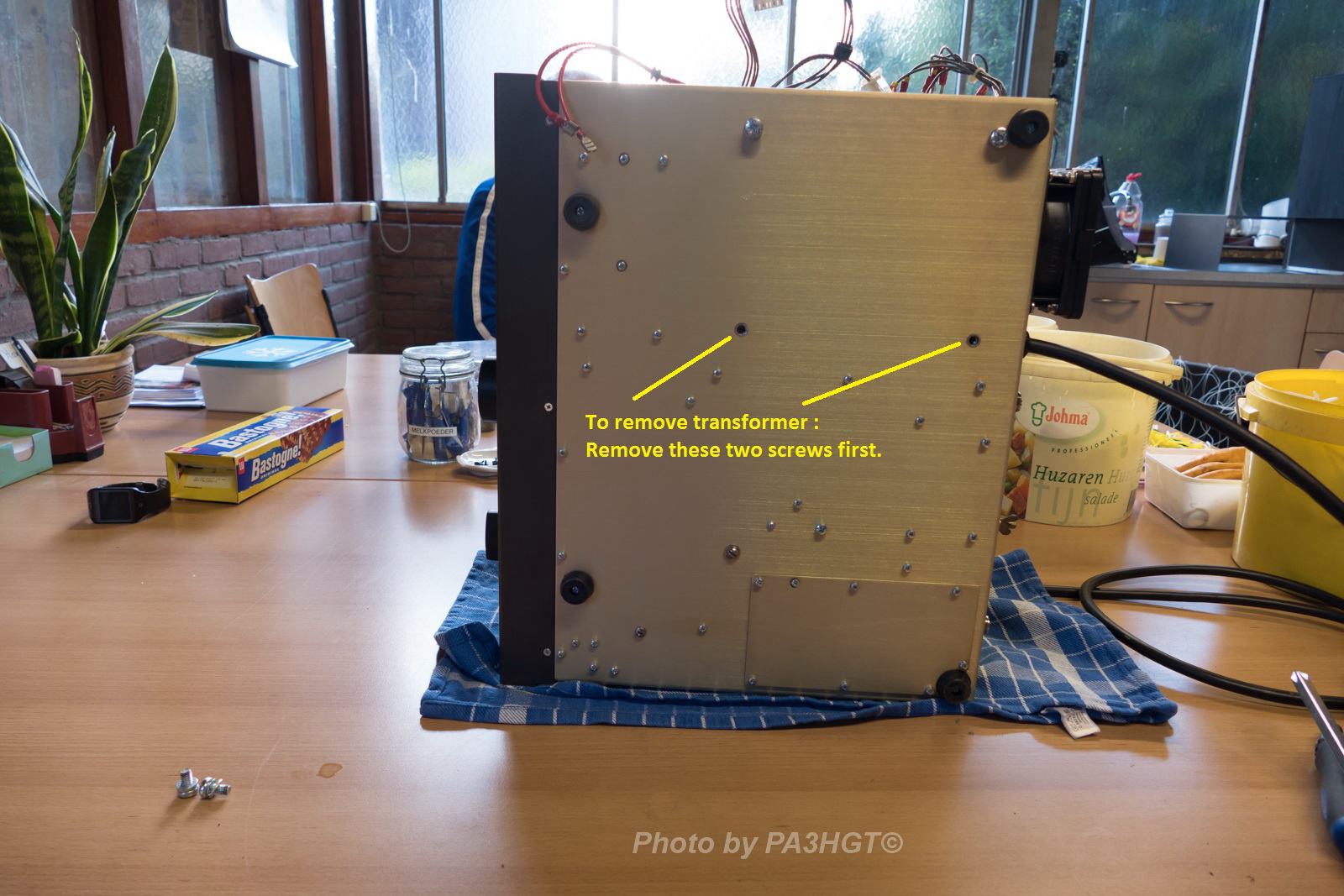

Nadat je de topcover hebt verwijderd zet je de Acom 1000 op zijn kant , de linkerzijde dus, zodat je aan de onderkant de twee onderste grote schroeven, vanuit die positie gezien, kan losdraaien en verwijderen.(zie onderstaande foto's ) .
Daarna zet je de Acom 1000 weer normaal neer met de rechterzijkant net over de rand van de tafel zodat je de overige twee grote schroeven van onderaan kan verwijderen.

Het aansluiten van de fan is simpel, er is een 24 volt aansluiting waar je de rode en de zwarte draad van de Papst-fan op aan kan sluiten. (zie onderstaande foto)
Als je goed kijkt is er een gat in het PCB nabij de 24 volts aansluiting waarbij je de draden van onderaf kan doorvoeren.
Heb hier wel om de aansluitdraden krimpkous gebruikt maar het was net dun genoeg om de doorvoer te gebruiken.

Aansluitpunt fan. De Papstfan 3414 NG gemonteerd. Filterframe zit er nu op. En nu compleet met filter en sluitframe.

Plaatsen van de trafo in omgekeerde volgorde als de fan is geplaatst.Let wel als je geen silenceblokkers gebruikt dat je de originele boutjes en moertjes die gebruikt zijn om het ventilatiegaas aan het frame te bevestigen weer gebruikt.
Deze lengtemaat voldoet om het plaatsen van de Papst-fan mogelijk te maken.Het is nogal krap tussen de trafo en het frame van de Acom 1000.

Plaatsen van de transformator. Transformator zit erin !

Succes met deze nuttige mod !
