Yaesu FT1000D Y2K

Translation to English

Een tijdje geleden zat ik bij een goede bekende die een FT9000 bezit want die TRX maakte me erg nieuwsgierig,maar zag in zijn shack ook de FT1000D staan die hij al geruime tijd
heeft en daar begon ik ook aan te draaien.De bekende vroeg of ik nu voor de FT9K kwam of voor de FT1K,lol en ik vroeg of hij hem weg zou doen met het bekende antwoord waar
ik niet verder op in zal gaan.
Ik zou graag weer een FT1000D willen hebben maar dan uit het jaar 2000 die moeilijk te vinden zijn.
De meeste FT1000D's uit het jaar 1990-1992 zijn volop te krijgen en een dergelijke FT1000D uit die periode heb ik gehad.Dat was een 1990 made-model hardware upgraded naar 1996
(sn 0L000059)
Deze FT1000D had ik opgeruimd omdat ik toch ging verhuizen maar daar is toch vroeger als gepland de Icom IC7800 v2 voor teruggekomen.
In de USA had ik 2 FT1000D's uit het jaar 2000 gevonden die voldeden aan wat ik zocht dus heb ik een FT1000D (sn 0M7600003) met een SP5/DSP59Y-speaker laten overkomen die
alle2 in nieuwstaat bevonden.

Volgens de overlevering is dit een van de laatste FT1000D's die in een van de laatste batch's zijn geproduceerd.

Je kan een FT1000D uit dat jaar herkennen aan de "D"aanduiding achter FT1000 dat op de sticker staat met daarbij de barcode.
Als je zeker wil weten of je een 1990 of een 2000 FT1000D hebt dan kan dat verwarring stichten omdat serienummers van 1990 FT1000's ook met een "0" beginnen.
Een 1990 FT1000 heeft een aluplaatje (dit is gebruikt tot in productiejaar 1999) en vanaf 2000 zijn het stickers met een barcode en komt er ook een "D" aanduiding als het een factory (af fabriek) "D" uitvoering is.
Af fabriek FT1000 en FT1000D uitvoeringen hebben tot eind 1999 op het oude model serienummerplaatje alleen de aanduiding FT1000 meegekregen wat daarna dus onderscheid in werd gemaakt.
Een andere indicatie is dat een 1990 model batchnummer 0X heeft met daarna het 4 cijferige unitnummer.

Voordeel van een "jonge" FT1000(D) is dat alle hardware mods af-fabriek erin zitten wat je kan lezen in de servicedocumentatie.
Bijvoorbeeld : 9M3456789 : 9 = is het jaar 1999,M gemaakt in November(C = Januari D=Februari N= December) ,34 is de batch en de laatste 4 nummers is de "unit" uit die batch,in dit geval de 6789e FT1000.
Op het internet staan 2 verschillende verklaringen over het serienummer dus om het uit te sluiten heb ik de info opgevraagd bij Yaesu zelf.

Een foto zegt meer als 1000 woorden !


In deze "fat lady" zat al een Inrad-roofing filter gemonteerd met in de sub ook een Inrad CW-filter dus ik zou nog 8 filterslots moeten aanpakken om dat ook in Inrad te veranderen.
Toegegeven is dat een heel kostenplaatje maar het is wel de moeite waard als je de kwaliteit vergelijkt met een origineel Yaesufilter van een FT1000D en een Inrad.
Wat ik jaren geleden had ervaren met mijn 1e FT1000D kwam weer uit en aldus besloot ik de filters ook dit keer weer te veranderen naar Inrad maar dit keer ook het CW-gedeelte.

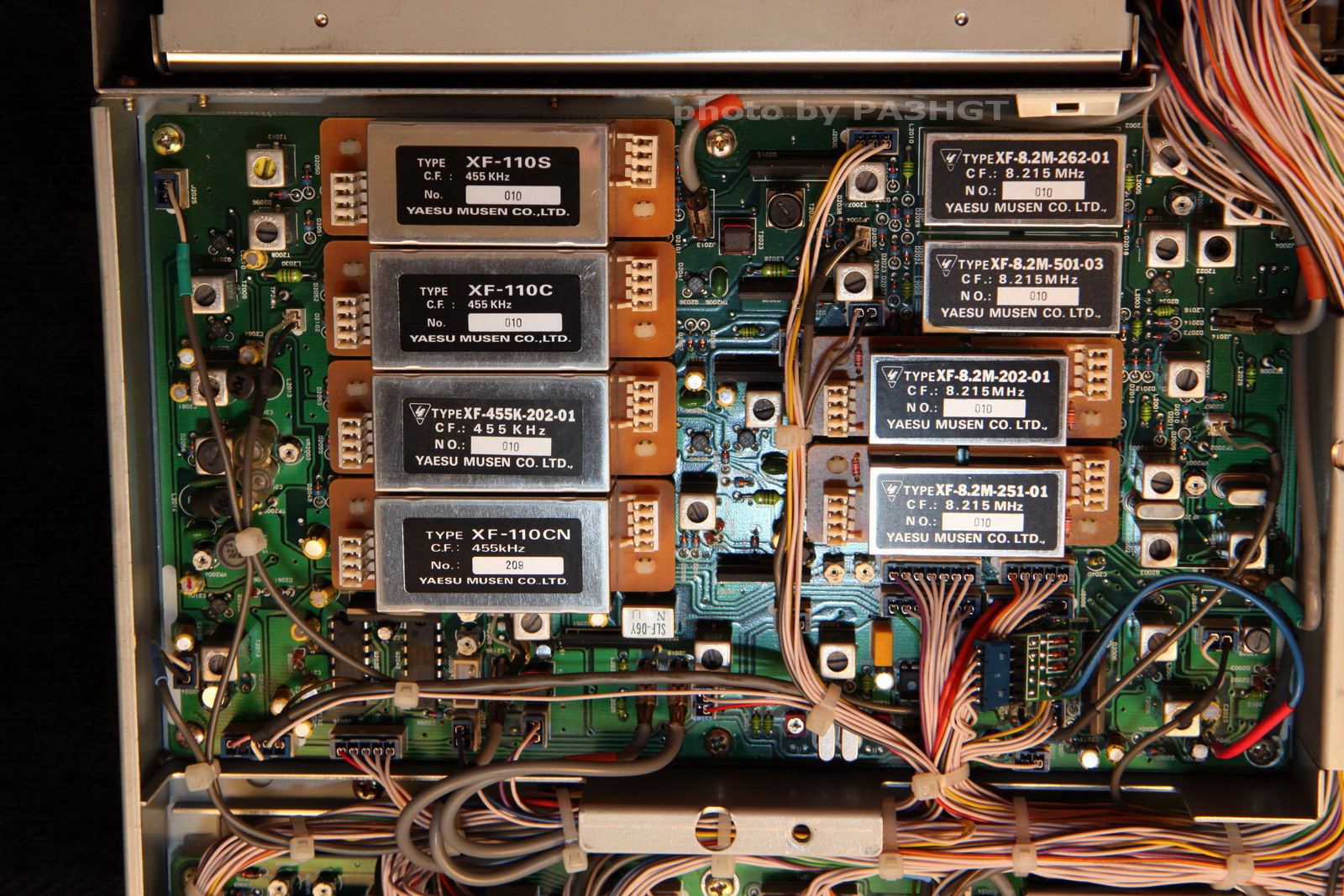

De inrads zijn aangekomen (2-day delivery!) Oude filterbezetting. De nieuwe filterbezetting ! Ziet er goed uit!

Behalve de Inrads wilde ik ook de NB-mod en de Keyclick-mod doorvoeren waar W8JI een hele nette oplossing voor heeft gevonden door middel van plug-in(&-pray,HI) mods !
Het inbouwen van de W8JI-mods neemt 15 minten in beslag en het monteren van de 8 middenfreqeuntfilters neemt 2 uur in beslag maar het resultaat mag er dan zijn.
Het lichten van het IF-board kan een listig werkje zijn maar is goed te doen zonder al teveel los te hoeven maken,in mijn geval hoefde ik maar 4 coaxstekkers los te trekken.
Daarna moet je de twee 8,2Mc filters los solderen en met beleid van de print halen,meer kan je zien op techshit waar uitgelegd wordt hoe je dat het beste kan doen.
Je kan aan de foto van de nieuwe filterbezetting zien dat ik voor 2 filter-slots in cascade een bredere bandbreedte heb gekozen als normaal (2,8 Kc) want ik hou wel van een vol audio.
De andere waardes heb ik maar gerespecteerd.

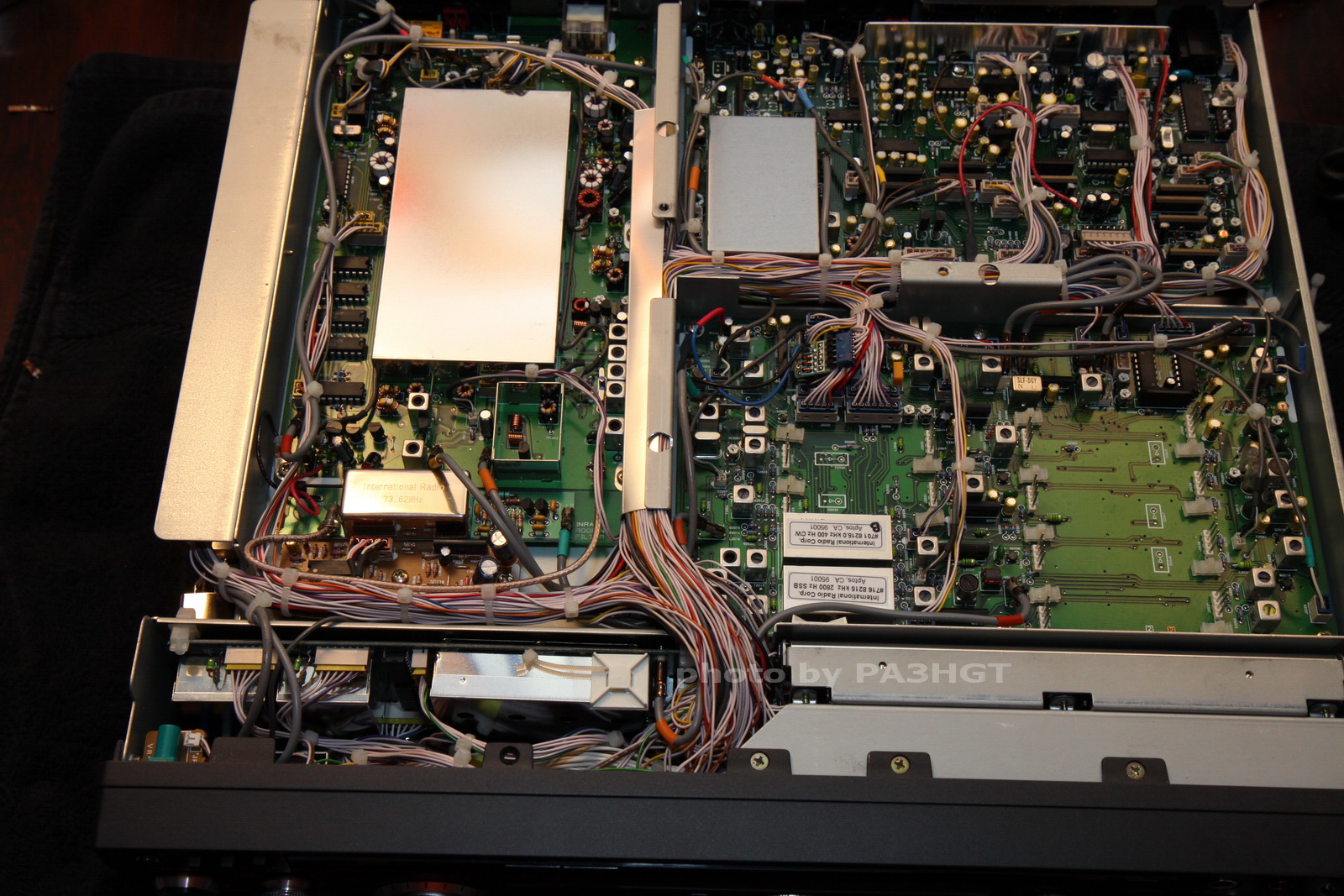

Hier kan je zien hoe netjes deze W8JI mods zijn. Alle originele filters zijn gedemonteerd en eerste Inrads zijn er weer ingesoldeerd.

Laten we gelijk de "Las-Vegas"display test zien met een andere power-on combinatie. De sub-RX van de FT1000D,deze heeft een aparte pre-selectie!

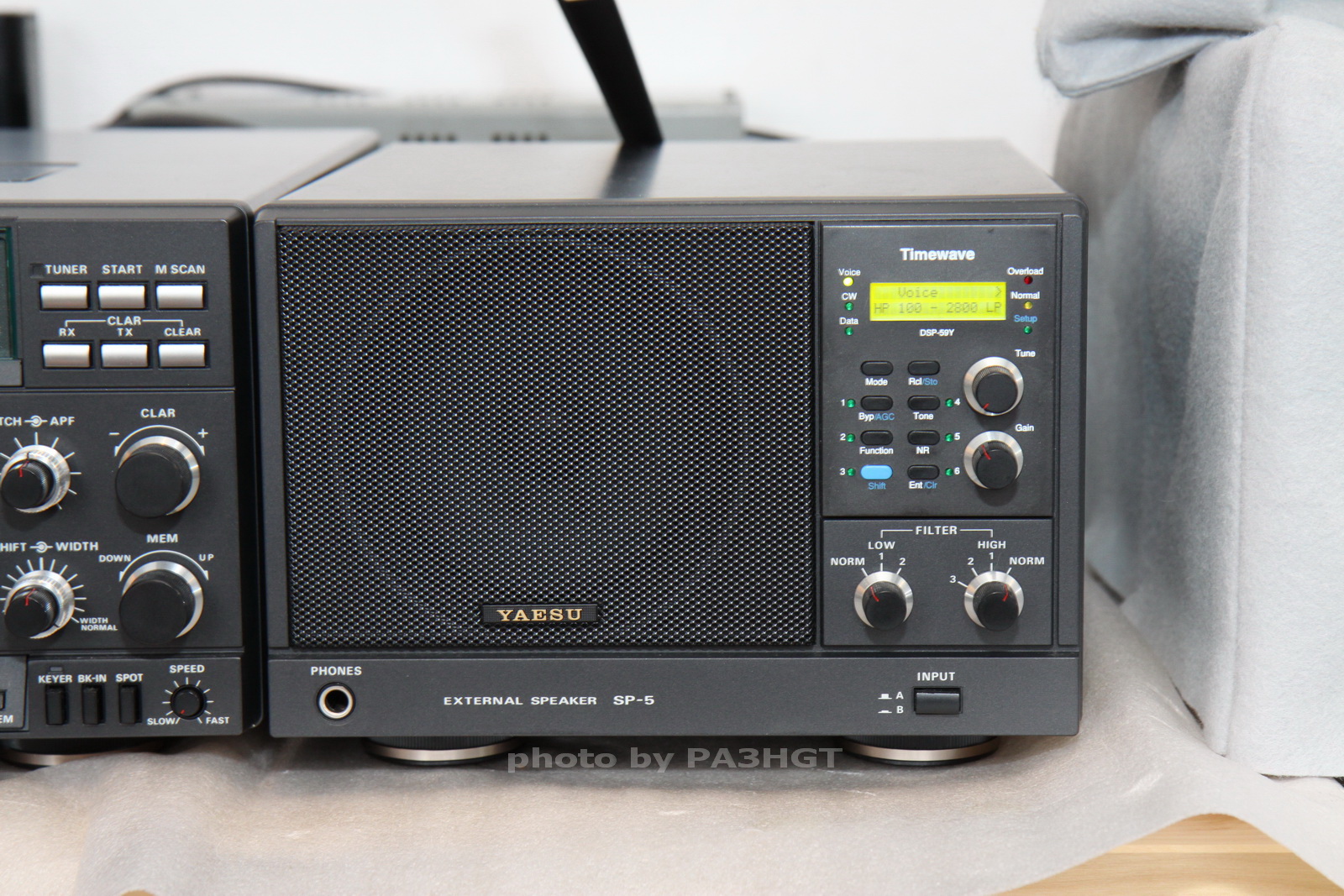

Wat een plaatje he ? De mooie SP5/DSP59Y speaker om het geheel compleet te maken.

De FT1000D laat middels een power-on combinatie de firmware versie zien,versie 6.0 is immers ook de laatste versie.

Het valt me op dat er weleens te snel wordt gezegd dat men een FT1000D heeft maar dat dat in werkelijkheid niet is.
Het verschil tussen een FT1000 en FT1000D zijn 3 dingen : er is een BPF1 unit(extra ontvangstingang met een aparte preselectie) geinstalleerd , de filters zoals je dat kan zien op de foto waar je de oude filterbezetting kan zien
en de TXCO1.

In de FT1000 zit een TXCO maar dat is niet
de TXCO1 die normaal in een FT1000D zit.Het blikken gedeelte op de normale TXCO is wat kleiner als een TXCO1.
De PCB's van beide TXCO's zijn identiek en een herkenningspunt van een normale TXCO is dat je om het blikken gedeelte een omlijning ziet op de print waar een grotere TXCO voor de TXCO1 past.
De typeaanduidingen "TXCO" en "TXCO1" zijn ook op de betreffende TXCO's te vinden maar niet altijd,ik heb een klein documentje gemaakt om de verschillen te laten zien.


Een FT1000 kan men ook herkennen als er een blauw murata filter in het 455Kc SSB-filterslot zit mocht deze niet van te voren gedemonteerd is en diverse lege filterslots.
De FT1000 en de FT1000D zijn voor de rest exact indentiek in opbouw dus ook de eindtrappen zijn hetzelfde (200 watt).

FT1000D's geproduceerd vanaf het jaar 2000 kan je gelijk herkennen aan de "FT1000D"aanduiding op de sticker waar ook het serienummer en barcode opstaat.
Eenmaal geproduceerd voor het jaar 2000 heb je alleen FT1000 aanduidingen op het serienummerplaatje van een FT1000D of FT1000,dat maakt dus niets uit.

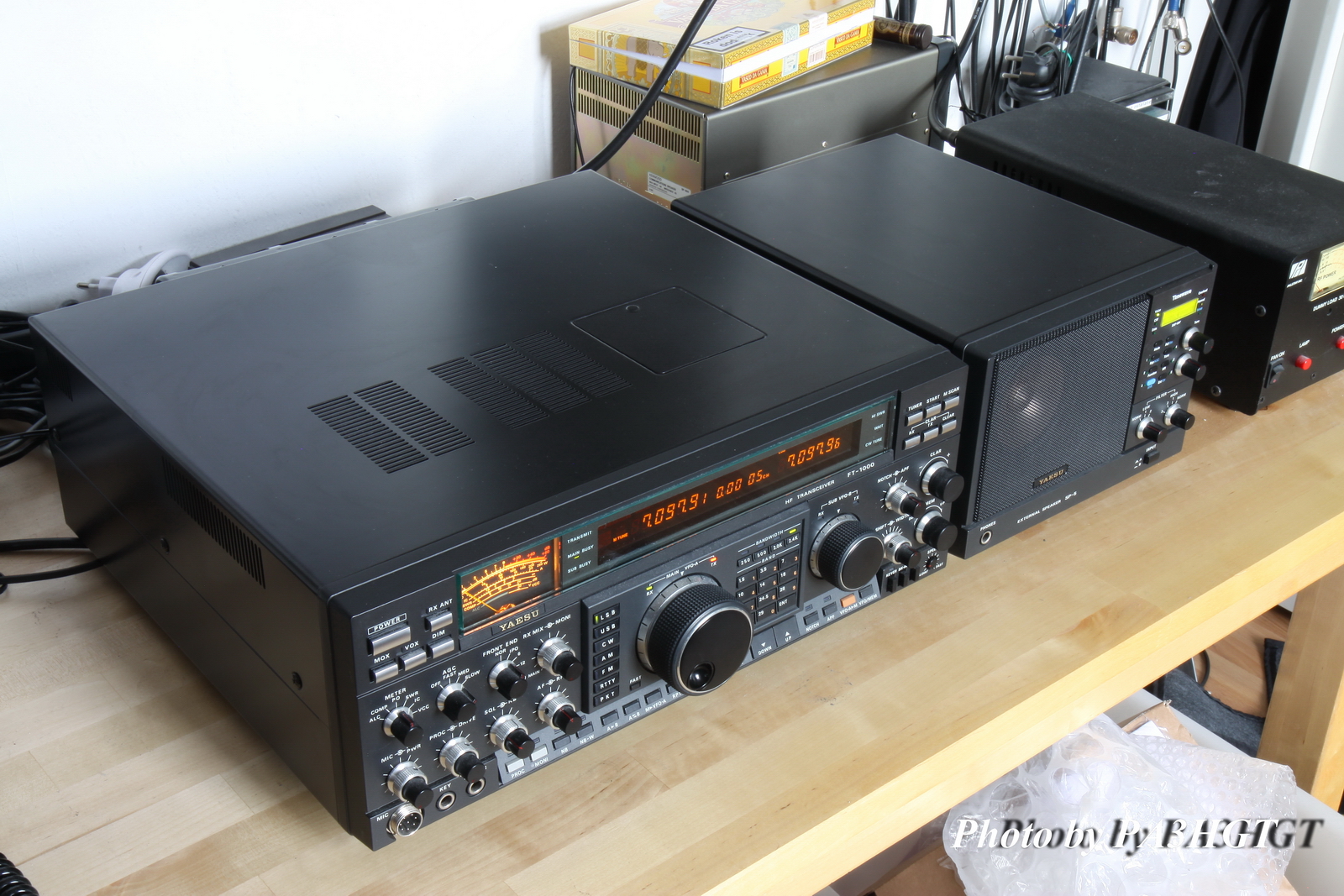

Hier wat leuke plaatjes gemaakt van deze mooie FT1000D met een Canon EOS50 , 17-55 2.8 USM IS lens :
