Gettering the GU74ß (4CX800)
Note : De symbolen => <= met een tekst in een afwijkende kleur bevatten een download- of websitelink !
Meestal heb je bij een HF-liniair ook reservebuizen voor
in het geval dat de buizen in de versterker versleten zijn of erger nog ...
defect raken.Ik heb ze zelf ook en dan voor de => Acom
2000 <= en de => Acom 1000 <=.
Nu heb ik deze tot nu toe niet vervangen ondanks dat de versterkers
redelijk wat bedrijfsuren achter de rug hebben dus de ervaring om te wisselen
heb ik niet.
De GU74ß is een robuuste buis die aardig wat misbruik kan hebben en
dat in combinatie met een Acom met veel beveiligingen met de daarbij de ingestelde
beveiligingsparameters,dan kan je weleens lang wachten om deze te wisselen.
Deze buis wordt ook gebruikt in Alpin,de oudere modellen van Emtron en Alpha
en de rest die ik vergeten ben.
Leuk om deze buizen te hebben,ook voor in de vitrinekast
maar daar zit nog een kanttekening aan en dat is dat deze buizen weleens gereactiveerd
oftewel gereconditioneerd moeten worden.
Na verloop van tijd,komen er zeer kleine hoeveelheden zuurstof naar binnen
via de afdichtingen en als je de buis dan in gebruikt neemt dan wordt het
risico van flash-overs wel groter vanwege de hoogspanning die ook aangesloten
is.
Daarbij kan de buis permanent beschadigd raken met als mogelijk gevolg
minder performance als deze in bedrijf komt.
Moeten we niet hebben natuurlijk en dat kunnen we doen door wat te gaan fabrieken
om de buis te reconditioneren.
In de GU74ß zit een goedje wat "getter"
heet en als dat warm en geactiveerd wordt, dan wordt de zuurstof afgebroken
en trekt door de warmte de sealing van de buis weer dicht.
Zelf doe ik dit eens in de 3 jaar maar freqeunter mag ook als ik de verhalen
mag geloven.
GU74ß.
Het is allemaal niet zo schokkend om een opstelling te bouwen
: ik gebruikte 2 geschikte voedingen ,variac,geschikte fan,multimeter(s),buisvoet
GU74ß en een paar stukken draad.(de variac kan achterwege blijven als
de voeding voor de anode en roosters regelbaar is).
De belangrijkste voorwaarde is dat de buis tijdens de heatersessie en het
daadwerkelijk reconditioneren altijd geforceerd gekoeld wordt !
Zelf heb ik dat gedaan met een oude slakkenhuisfan van een Acom 2000 in combinatie
met een Senseo bus.In deze bus past precies de GU74ß (met een slangeklem
iets aangetrokken eromheen) als je de bedrading aansluit rechtstreeks op de
aansluitpinnen van de buis.
Dat deed ik eerst omdat ik eerst een paar buizen had maar dat werden er nu
meer dus heb ik een buisvoet voor de GU74ß via Ebay gekocht en die op
de Senseo-bus gezet. Nu hoef ik de buis alleen erin te ploppen en de anode
aan te schroeven,klario.
Geen kans op vergissingen so simple is that.
1e opstelling om de GU74ß te reconditioneren,lekker aan elkaar geknoopt
maar het werkt wel.Voor beide voedingen heb ik een multimeter aangesloten
om de opgenomen stroom in de gaten te houden.
Ik gebruikte een regelbare voeding (minimaal 3,5 A) van
0 tot 15 volt van Diamond voor de heater (pin 3 en 7) en een homemade voeding
( THX Mark,PA3HMP) van ongeveer 40 volt (minimaal 1 A) voor de anode/roosters.(+
op anode,pin5 en 1 en - op pin 2,4 en 6 )
Voor de homemade voeding gebruik ik een variac om de primaire spanning
te regelen zodat ik de uitgangsstroom naar de doorverbonden anode en
roosters voorzichtig kan inregelen (max 750 mA in het geval van de GU74ß)
.
Let erop dat een variac met een geschakelde voeding geen goede combi kan zijn,daarom
heb ik een trafo gepakt.Mocht je een geschakelde voeding hebben die op de
uitgang regelbaar is dan is de variac uiteraard overbodig.

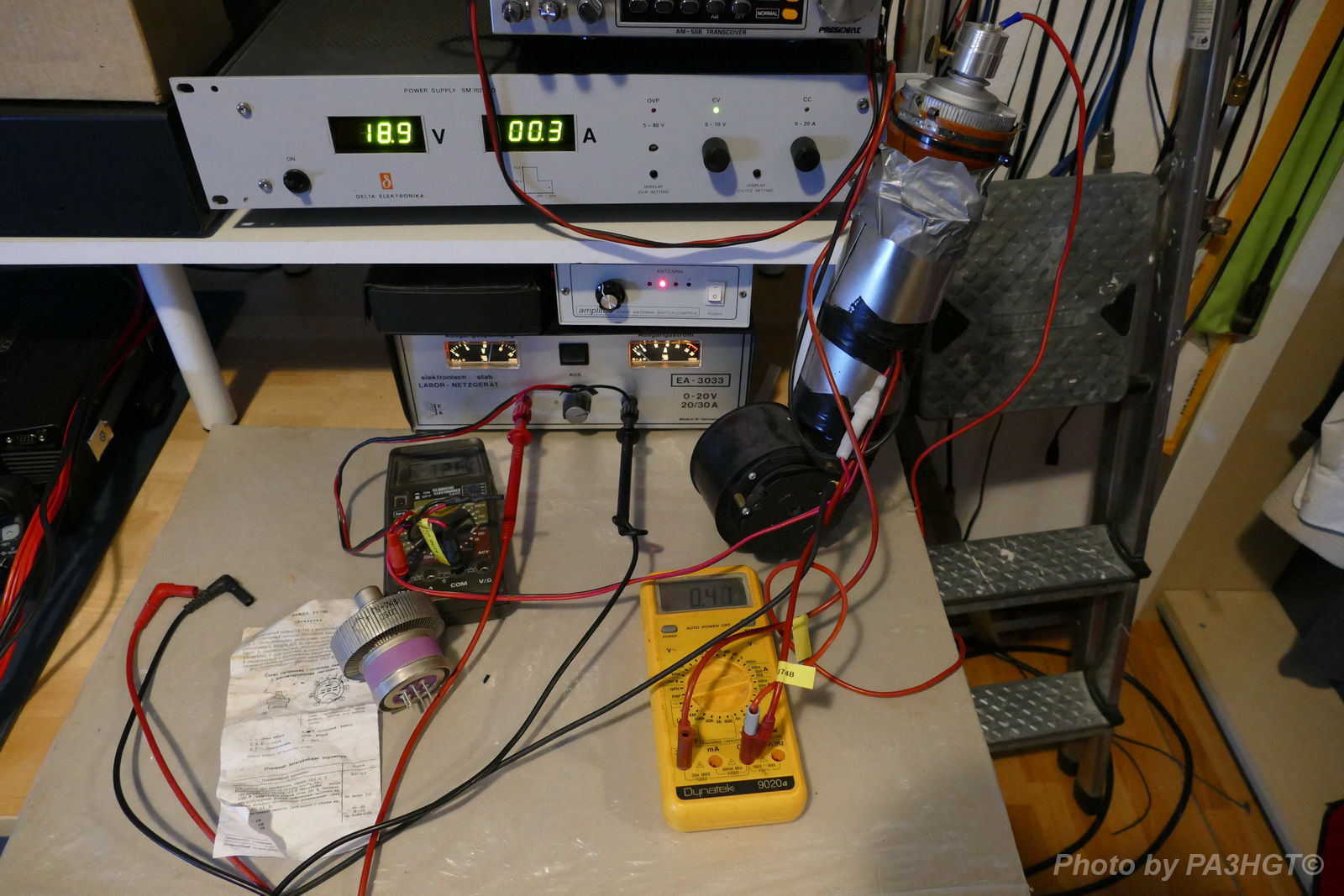

2e opstelling om te reconditioneren.De voeding van max 40 volt had de geest
gegeven en toen ben ik gaan kijken voor een Delta Electronica Voeding die
we ook op het werk hebben staan : de SM7020-D
Deze kan 0-70 volt afgeven ( meer kan ook ;-) en er zit een stroombegrenzer in.Die heb ik op 800 mA afgesteld.In plaats van de Diamand voeding heb ik een oude EA3033 aangeschaft.
Ik kreeg er zin in : een 2e SM7020-D aangeschaft om de gloeispanning te
kunnen regelen (rechts-onder 7020-D) en een Delta Elektronika 1200S24 (links-onder)
om de koeling van de buis aan te sluiten.
Het is wat overkill maar ik ben erg gecharmeerd van Delta-Electronika en het
"smoelt"wel .
Frits,PAØFRI heeft een leuke en veilige methode bedacht en aangezien
ik weinig verstand heb van buizen heeft hij me een stuk op weg geholpen :
Aansluitschema
(bron Frits,PAØFRI).
GU74ß aansluitingen.
How we do it :
Als de buis een tijdje ongebruikt is : eerst de heater (pin
3 en 7) aansluiten en te beginnen met 3 volt en dan vervolgens op te hogen
met 2 volt per 1 uur tot max 12 volt.
De laatste stap van 9 naar 12 volt doe ik in een keer,dat kan geen kwaad.Daarbij
hou ik wel in de gaten hoe de opgenomen stroom van de heater loopt.Hieronder
vind je een overzichtje van 4 stuks GU74ß inclusief de
spanning op de anode en roosters bij 750 mA,dan heb je een richlijn welke
waarden je ongeveer kan verwachten.
Als je de heatersessie gedaan hebt, dan de buis met de
maximale heaterspanning (12 volt) een uur verwarmen en daarna schakel je
de regelbare gelijkspanning die op de anode en grids geknoopt zijn in om
vervolgens de spanning voorzichtig opvoeren zodat de stroom 750 mA heeft
bereikt.Deze opvolgende sessie doe je dan een uur.
De stroom kan plots oplopen dus zeker erbij blijven als je geen stroombegrenzer
hebt.Een en ander kan je verder lezen bij de website van Frits,PAØFRI
: => link
<=.
Meetstaat van de afgelopen
jaren (gemeten met 2 verschillende multimeters).
Met dank aan => Frits,PAØFRI <= die me op weg heeft geholpen !
Mocht er wat mis gaan dan ben ik niet aansprakelijk,alles is op je eigen risico.
